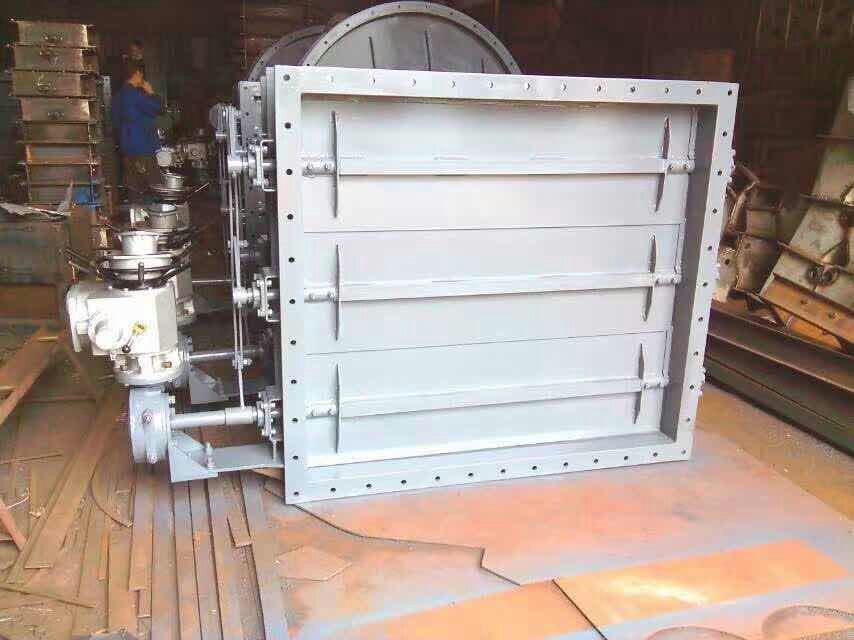

  • 名称:方风门
  • 起订量:≥1件
  • 概 要:   一、产品概述:  方风门用于电厂锅炉烟风系统中调节工质流量或直接截断工质流动,在系统中可起到调节及隔断双重作用。  方风门有单轴、双轴、三轴、四轴和五轴等五种型式,其规格定300×400~2400×2000等66种。  风门的位置允许水平或垂直布置。  方风门主轴前轴承颈上,供装设蜗轮箱用。方风门装设有挡板全开的挡钉。  方风门本身均不带任何传动装置,可按需要选取。  方风门轴17×17和蜗轮...
  • 产品介绍:

      一、产品概述:

      方风门用于电厂锅炉烟风系统中调节工质流量或直接截断工质流动,在系统中可起到调节及隔断双重作用。

      方风门有单轴、双轴、三轴、四轴和五轴等五种型式,其规格定300×400~2400×2000等66种。

      风门的位置允许水平或垂直布置。

      方风门主轴前轴承颈上,供装设蜗轮箱用。方风门装设有挡板全开的挡钉。

      方风门本身均不带任何传动装置,可按需要选取。

      方风门轴17×17和蜗轮箱轴径为∮22mm的配78.4N.m(8kg.m)力矩传动装置。风门轴32×32和蜗轮箱轴轴径为∮32mm的配294N.m(30kg.m)力矩传动装置。若力矩大于上述数值,则需核对风门轴和蜗轮箱轴轴径。

      方风门在全闭状态下的泄漏率≤3%;工作压力≤50kpa;工作温度≤400℃。 风门订货时,应提供以下使用工况参数:

      1.工作压力(p):pa ;

      2. 工作温度(t):0℃;

      3. 工作介质;

      4. 挡板在管道中的用途,位置及出轴方向。

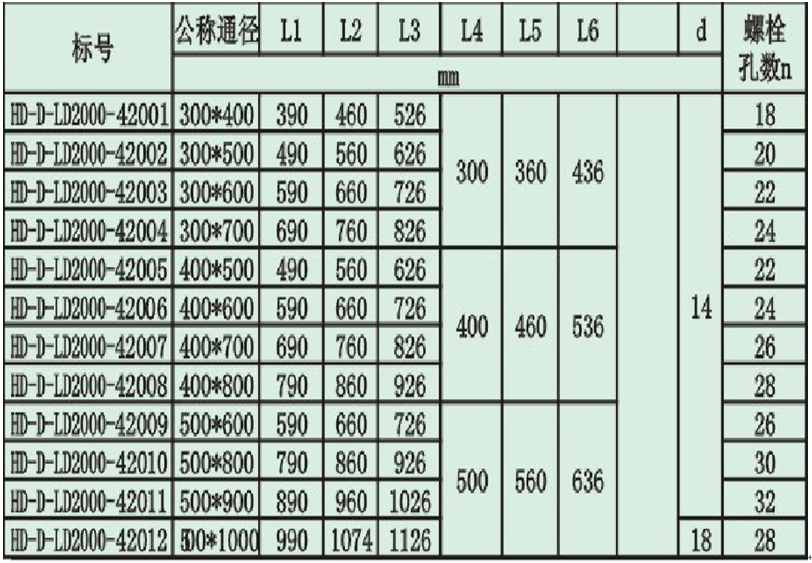

      二、单轴方风门(HD-D-LD2000-42001~42012)

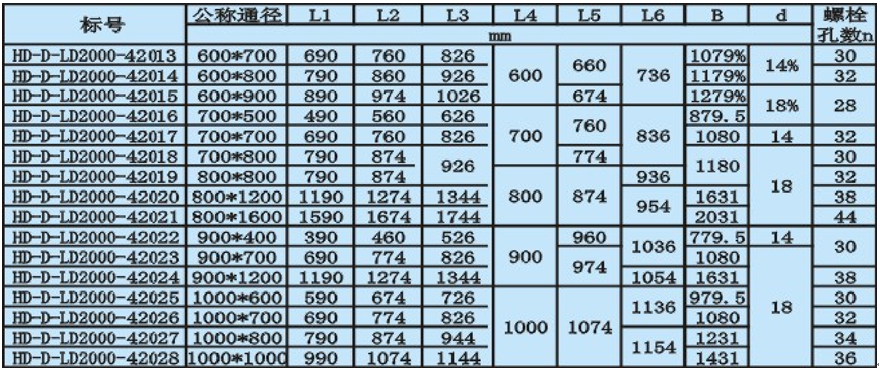

      三、双轴方风门(HD-D-LD2000-42013~42028)


      四、三轴方风门(HD-D-LD2000-42029~42042)

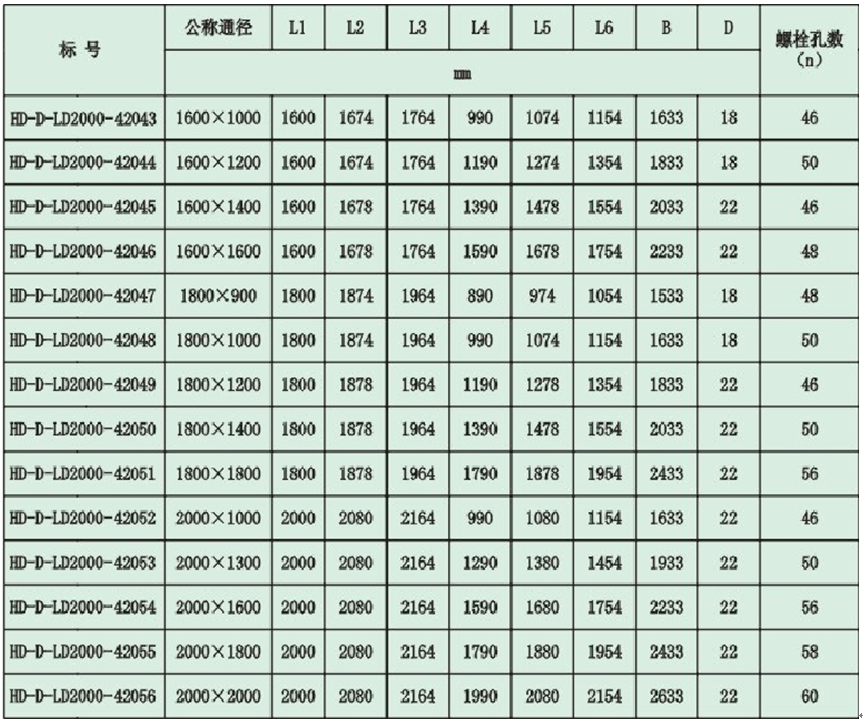

      五、四轴方风门(HD-D-LD2000-42043~42056)

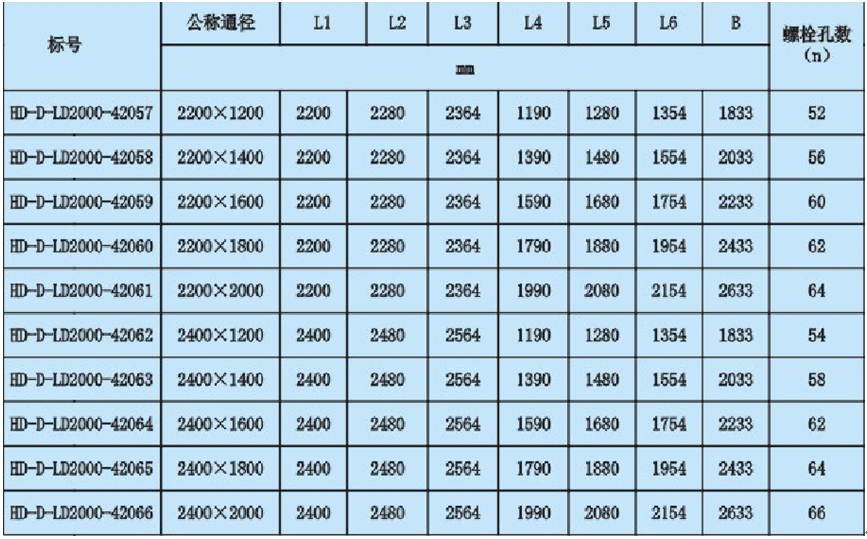

      六、五轴方风门(HD-D-LD2000-42057~42066)
