  • 名称:粗、细粉分离器
  • 起订量:≥1件
  • 概 要:   一、概述  细粉分离器是电站煤粉锅炉采用中间储仓制粉系统中的主要辅助设备,一般与粗粉分离器配套使用。经粗粉分离器分离出来含有合格细粉的气粉混合物进入细粉分离器,在旋转离心力的作用下进行粉风分离。合格的细粉落入煤粉仓,经给粉机借助一次风送入锅炉燃烧器。分离后含有约5%~10%煤粉的风,作为三次风送入炉膛。  二、规格型号  根据电厂布置要求,设有左、右旋两类,即从分离器顶部看气粉混合物逆时针方向...
  • 产品介绍:

      一、概述

      细粉分离器是电站煤粉锅炉采用中间储仓制粉系统中的主要辅助设备,一般与粗粉分离器配套使用。经粗粉分离器分离出来含有合格细粉的气粉混合物进入细粉分离器,在旋转离心力的作用下进行粉风分离。合格的细粉落入煤粉仓,经给粉机借助一次风送入锅炉燃烧器。分离后含有约5%~10%煤粉的风,作为三次风送入炉膛。

      二、规格型号

      根据电厂布置要求,设有左、右旋两类,即从分离器顶部看气粉混合物逆时针方向进入为左旋,顺时针方向为右旋。

      三、结构特点及工作原理

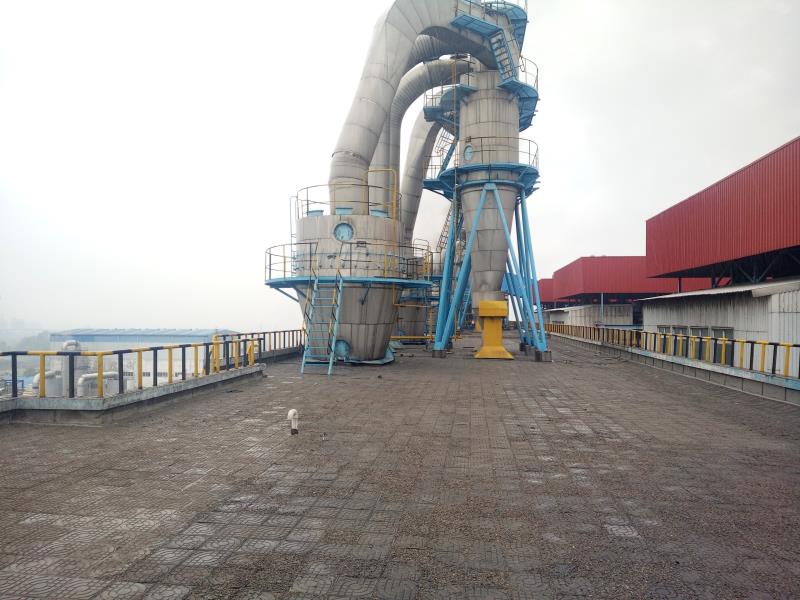

      我公司生产的细粉分离器,有上部内圆筒体、中部外圆筒体及下部圆锥体三部分组成。上中筒体上部设有防爆门。气粉混合物入口管上升角分15°和24°两种,后者适用于挥发水份较高的煤种,这种分离器效率可达90%~95%,阻力系数2.3~2.5(其上限值为24°上升角时用)。下部圆锥体的上端设有支撑座,以供电站设计安装连接支撑架。

      工作原理是利用重力分离、离心分离,使不同颗粒的煤粉分离。含尘气流由分离器入口切向引入分离器内作旋转运动,固体粒子靠离心力甩向外筒壁并向下运动,由下部排尘口排出,净化后的气流由顶部排气口排出。

      四、外型尺寸

      技术参数:

      1、型号:HD-XB

      通风量Q:18000~20000m3/h

      D:1450

      D1:810

      D2:1880

      d: 273

      DW×δ: 630×5

      L: 8700

      L1: 710

      L2: 348

      L3: 977

      2、型号:HD-XB

      通风量Q:23000~26000m3/h

      D:1600

      D1:990

      D2:2080

      d: 273

      DW×δ: 720×5

      L: 9850

      L1: 807

      L2: 396

      L3: 1076

      3、型号:HD-XB

      通风量Q:29000~33000m3/h

      D:1850

      D1:1110

      D2:2280

      d: 325

      DW×δ: 820×5

      L: 10600

      L1: 905

      L2: 444

      L3: 1241

      4、型号:HD-XB

      通风量Q:39000~45000m3/h

      D:2150

      D1:1290

      D2:2580

      d: 377

      DW×δ: 920×5

      L: 12350

      L1: 1052

      L2: 516

      L3: 1439

      5、型号:HD-XB

      通风量Q:47000~54000m3/h

      D:2350

      D1:1410

      D2:2780

      d: 377

      DW×δ:1020×5

      L:13550

      L1: 1150

      L2: 564

      L3: 1571

      6、型号:HD-XB

      通风量Q:60000~63000m3/h

      D:2650

      D1:1590

      D2:3080

      d: 377

      DW×δ: 1120×5

      L: 15200

      L1: 1296

      L2: 636

      L3: 1769

      7、型号:HD-XB

      通风量Q:76000~85000m3/h

      D:3000

      D1:1800

      D2:3530

      d: 426

      DW×δ: 1320×5

      L: 17200

      L1: 1468

      L2: 720

      L3: 2000

      8、型号:HD-XB

      通风量Q:90000~100000m3/h

      D:3250

      D1:1950

      D2:3780

      d: 480

      DW×δ: 1420×5

      L: 18600

      L1: 1590

      L2: 780

      L3: 2150

      9、型号:HD-XB

      通风量Q:105000~120000m3/h

      D:3500

      D1:2100

      D2:4115

      d: 530

      DW×δ: 1520×5

      L: 20000

      L1: 1712

      L2: 840

      L3: 2350

      10、型号:HD-XB

      通风量Q:125000~139000m3/h

      D:3750

      D1:2250

      D2:4365

      d: 530

      DW×δ: 1620×5

      L: 21500

      L1: 1835

      L2: 900

      L3: 2550

      11、型号:HD-XB

      通风量Q:140000~155000m3/h

      D:4000

      D1:2400

      D2:4615

      d: 630

      DW×δ: 1720×5

      L: 22900

      L1: 1957

      L2: 960

      L3: 2680

      12、型号:HD-XB

      通风量Q:160000~178000m3/h

      D:4250

      D1:2550

      D2:4865

      d: 630

      DW×δ: 1820×5

      L: 24300

      L1: 2079

      L2: 1020

      L3: 2850

      13、型号:HD-XB

      通风量Q:180000~200000m3/h

      D:4500

      D1:2700

      D2:5115

      d: 630

      DW×δ: 1820×5

      L: 25800

      L1: 2202

      L2: 1080

      L3: 3020
